Блоки из ТЭНов, ТЭНБ

Блок трубчатых электронагревателей

ТЭНБ предназначается для нагрева и поддержания температуры воды, воздуха, масла или технических жидкостей в различных емкостях, баках, резервуарах, находящихся под давлением до 5 атмосфер, а также для проточного подогрева. В компании «Марион» вы можете купить блоки ТЭНов с необходимым вам количеством нагревателей. Размеры ТЭНб, их характеристики, а также вид и размер крепежных элементов будут подобраны в соответствии с вашими потребностями. Нагреватели могут быть выполнены из латуни, углеродистой или нержавеющей стали.

Возможно, вас заинтересует:

ТЭНы для водонагревателей и бойлеров

Строение блока трубчатых электронагревателей

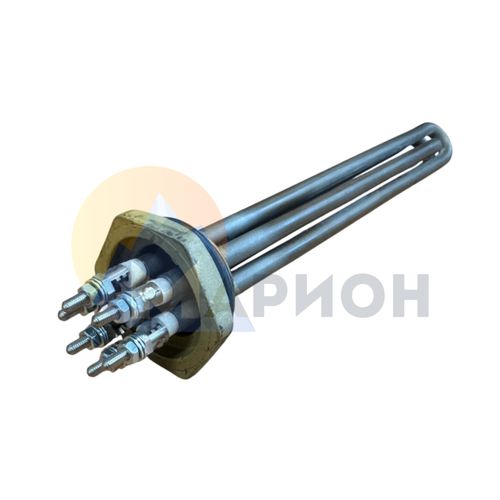

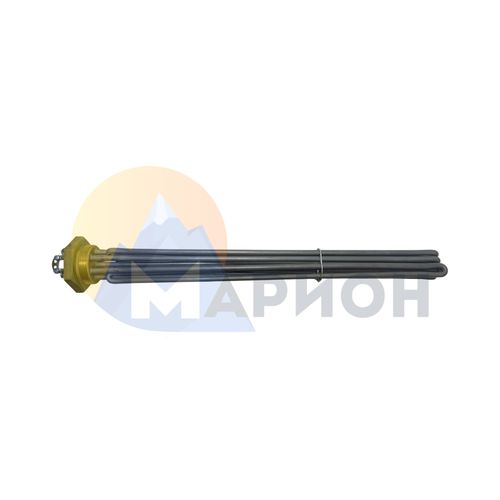

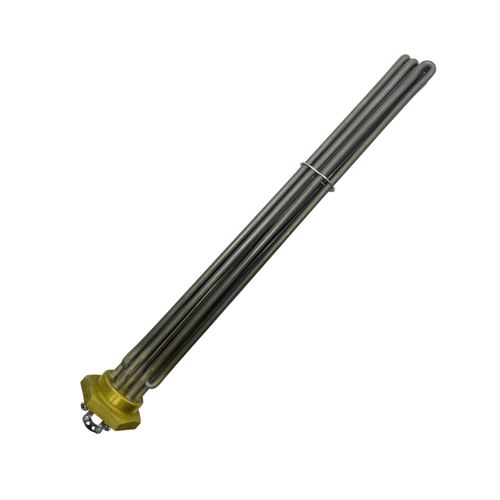

Конструкция блока ТЭНов представляет собой герметично закрепленные на общем фланце несколько трубчатых электронагревателей. Выбор способа их крепления, чаще всего пайка или сварка, зависит от рабочего давления среды. В промышленные и бытовые установки ТЭНб монтируют с помощью резьбы, шпилек, болтов или прижимных пластин. Конструкция блок-ТЭНа неразъемная и ее эксплуатация возможна только в тех условиях, для которых рассчитаны нагреватели.

Особенности эксплуатации блок-ТЭНов

Для длительной работы ТЭНб важно соблюдать условия его эксплуатации — нагреватель не должен включаться вне рабочей среды. Вся поверхность нагревателя, кроме холодной зоны, если такая есть, должна оставаться погруженной в нагреваемую среду во время работы.

Для надежной фиксации отдельных нагревателей относительно друг друга и всей конструкции в крепежном гнезде используются фланцы, прижимные планки и другие виды соединений. Они могут быть как типовые, так и уникальные. Если вам не подходит ни один из нагревателей из каталога — мы сделаем блок-ТЭН под заказ и оснастим тем типом соединения, которое вам необходимо.

Виды трубчатых нагревателей ТЭНБ

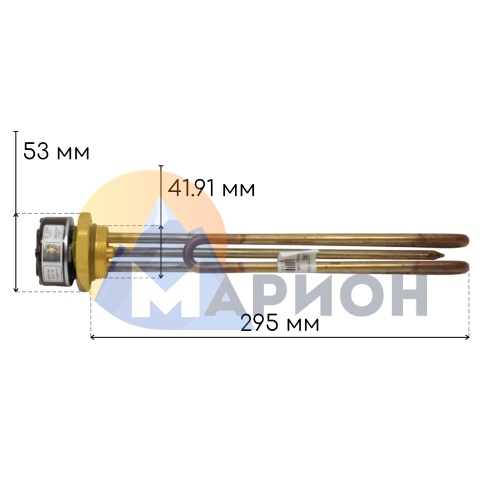

Компания «Марион» предлагает купить разнообразные блоки трубчатых нагревателей. Кроме нагревателя в комплект могут по запросу входить термостаты силой тока 15-20 A, уплотнительные кольца, колпаки. ТЭНБ отличается легкостью при установке и простотой в обслуживании. Блок ТЭН с терморегулятором предназначен для поддержания температуры и нагрева среды.

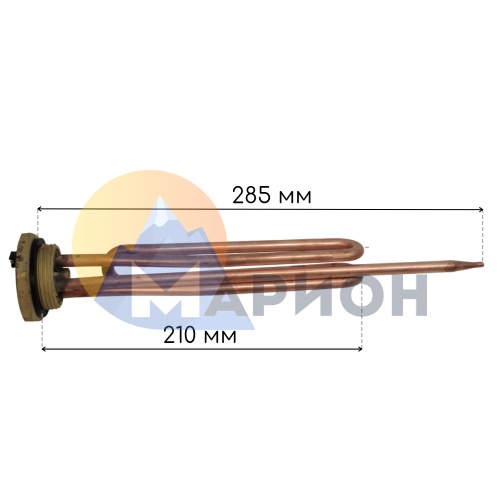

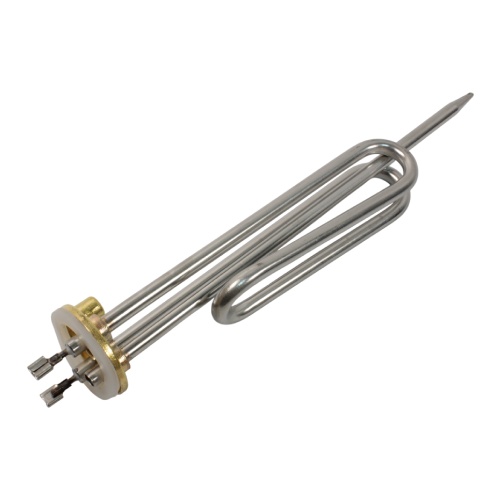

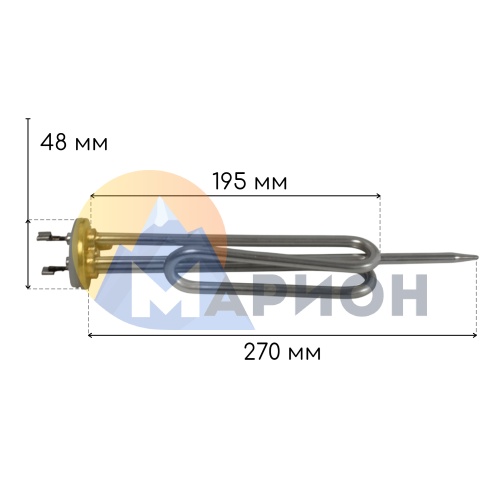

Стандартные нагревательные блоки подходят для монтажа в бойлеры, радиаторы различных типов, котлы, системы отопления. Наибольшим спросом пользуются блочные ТЭН на резьбовом фланце. Этот тип фланца универсален, имеет достаточно широкую размерную сетку и подходит для многих моделей электрических водонагревательных приборов. Компания «Марион» выпускает большой ассортимент блок-ТЭНов, в том числе для бытовых водонагревателей популярных марок: Аристон, Термекс и прочих.

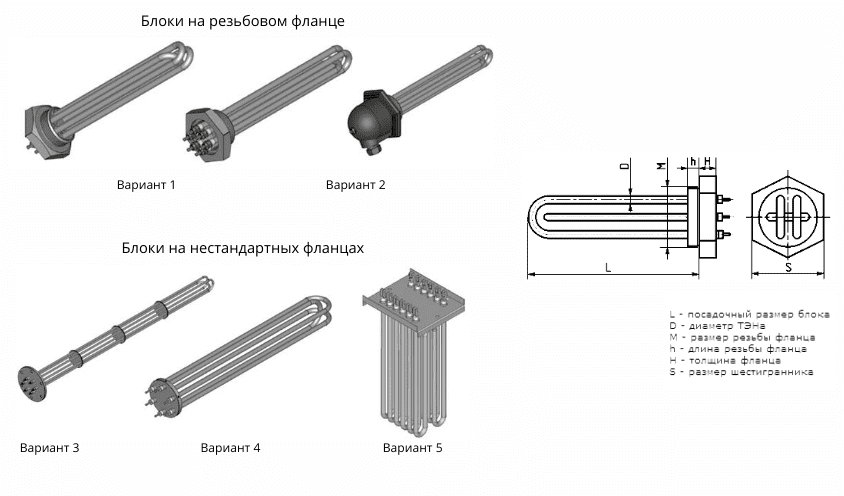

Все ТЭНБ, произведенные компанией «Марион», спроектированы в соответствии с ГОСТом 13268–88 для промышленных нагревателей и соответствуют ТУ заказчика. Маркировка нагревателей содержит следующие обозначения:

1. Длина — габаритная длина указывается в миллиметрах, соответствует измерению развернутой длины одного нагревательного элемента
2. Длина заделки контактного стержня — прописывается латинской буквой, номинально не превышает 630 мм.
3. Диаметр — указывается в миллиметрах, соответствует измерению диаметра трубки одного ТЭНа в блоке.
4. Мощность — указывается в киловаттах. У распространенных ТЭНб этот показатель не превышает 15 кВт, но по запросу возможно изготовление нагревателя любой мощности.
5. Рабочая среда — обозначается буквой, определяется таблицей «Условные обозначения рабочей среды».
6. Напряжение — указывается в вольтах, номинальное напряжение колеблется от 12 — 380 В. По запросу возможно изготовление нагревателя, рассчитанного на мощность вашей сети, если она не соответствует этому диапазону.

Большое преимущество ТЭНов блочной конструкции — возможность установить несколько нагревательных элементов на одном фланце. Это позволяет сэкономить место в емкости и не добавлять крепежных отверстий, что повышает отказоустойчивость всего рабочего узла. Кроме того, при той же нагревательной мощности, один блочный нагреватель требует меньше работ по обслуживанию чем несколько нагревателей, установленных в одном узле по отдельности.

Все технические характеристики блочных нагревательных элементов ПК «Марион» соответствуют ГОСТу 13268–88 для ТЭНов, предназначенных для комплектации промышленных установок. Блок-ТЭНы для бытовых устройств выполнены по ГОСТу 19108–81.

Купить блочные ТЭНы (ТЭНБ)

Компания «Марион» производит и поставляет стандартные ТЭНБ на резьбовом фланце с дюймовой или метрической резьбой; с защитным колпаком; блочные нагреватели с фланцами нестандартных размеров и форм, изготовленными по эскизам заказчика. При производстве под заказ значения мощности и напряжения будут соответствовать задачам заказчика. Гарантируем качественное и быстрое выполнение работ, оперативно доставляем нагреватели по всей территории России.

Для заказа ТЭНб нужной вам конфигурации свяжитесь с нами по почте, по телефону, или через любую форму обратной связи. При необходимости менеджеры проконсультируют вас и помогут подобрать нагреватель, который эффективно решит стоящие перед вами задачи.
