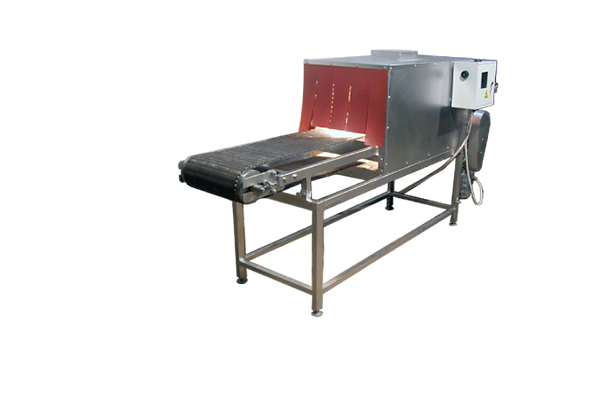

Принцип работы туннельных печей с инфракрасными нагревателями

Какие бывают виды туннельных печей?

Конструкция печи представляет собой кирпичную, либо металлическую камеру вытянутого типа. Длина ее может быть различной, в зависимости от выполняемых задач и типа установки. По способу нагрева термотуннели подразделяются на два типа, электрические и неэлектрические. Неэлектрические туннельные печи осуществляют нагрев за счет сгорания топлива. Такие печи обычно используются в металлургии или при обжиге кирпича и производстве цемента. В прочих сферах чаще используется электрический нагрев.

Устройство работы туннельной печи

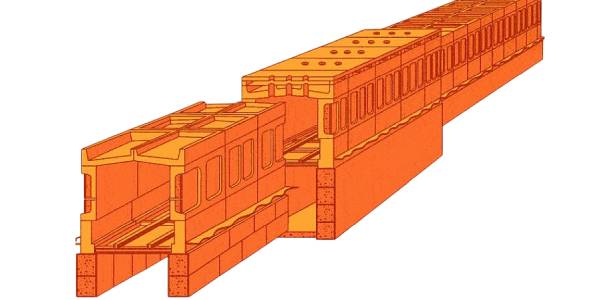

Конструкция туннельной печи

Туннельная печь — это непрерывное оборудование для термической обработки пищевой и непищевой продукции. Она состоит из длинного коридора, где изделия перемещаются на конвейерной ленте через секции с нагревом. Температура и скорость перемещения регулируются для достижения нужной степени обработки, а система вентиляции удаляет излишки влаги и загрязнения, обеспечивая качество конечного продукта.

Какие нагреватели используются в туннельных печах?

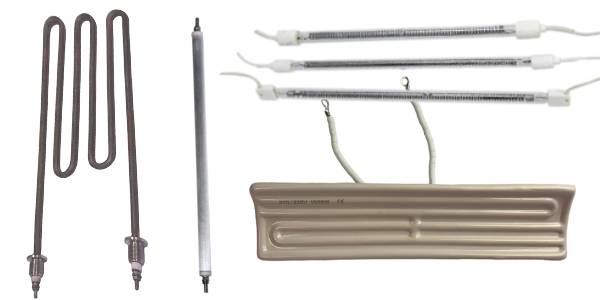

Различные виды нагревателей для туннельных печей

- Трубчатые нагреватели

В хлебопекарной промышленности наибольшее распространение имеют туннельные печи с конвективным методом нагрева. В таких печах воздух направленно циркулирует через нагревательные элементы, обеспечивая равномерный и эффективный перенос тепла к выпекаемым изделиям. Благодаря этому методу достигается оптимальная температура и влажность, что способствует получению высококачественной выпечки с равномерной корочкой и внутренней текстурой.

- Инфракрасные нагреватели

Инфракрасные нагреватели в туннельных печах применяются для быстрого и равномерного прогрева изделий посредством излучения тепла на их поверхности. Они установлены вдоль печи и излучают инфракрасные волны, которые проникают в продукт, обеспечивая его внутренний нагрев, это позволяет значительно сократить время термической обработки. Кроме того, инфракрасные нагреватели могут быть интегрированы с конвективными системами для создания оптимального температурного режима, что в свою очередь способствует улучшению качества готовых изделий.

Термотуннели с ИК-нагревателями

Электрообогреватели инфракрасные туннельные (ЭИТ) предназначены для непрерывного разогрева наружной поверхности трубчатых полимерных материалов с использованием направленного инфракрасного излучения в определённом диапазоне длин волн и спектральной интенсивности. Эти устройства позволяют эффективно и равномерно прогревать материалы, улучшая их технологические характеристики.

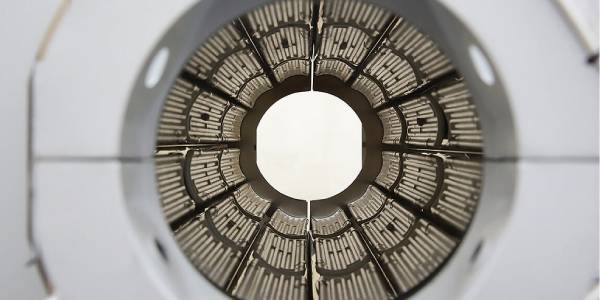

Вариант установки ИК-нагревателей в термотуннеле

Существует два основных типа таких туннельных систем: с распределёнными и с плотно установленными инфракрасными (ИК) нагревателями. В системах с распределённой установкой между рядами рефлекторов, служащих для отражения излучения, присутствуют специальные отражающие пластины. Этот дизайн обеспечивает возврат отражённого ИК-излучения обратно в зону разогрева, создавая терморезонансный эффект, который помогает выравнивать удельную мощность ИК-излучения на поверхности обрабатываемого материала. Эти печи могут нагреваться до 500 С.

Плотно установленные нагреватели же заполняют всю цилиндрическую фронтальную поверхность внутри камеры. За счет этого внутри таких термотуннелей можно добиться более высокой температуры — до 750 С.

Помимо туннелей с изогнутыми керамическими нагревателями, существуют также печи, предназначенные для разогрева листовых полимерных и других материалов с применением направленного инфракрасного излучения. Подобно предыдущим типам, эти устройства могут использовать оба варианта установки нагревательных элементов — как распределённый, так и плотный, что делает их универсальными и адаптируемыми к различным процессам обработки. Таким образом, выбор конкретной конфигурации зависит от специфических требований к нагреву и материалам, что позволяет оптимизировать производственный процесс.

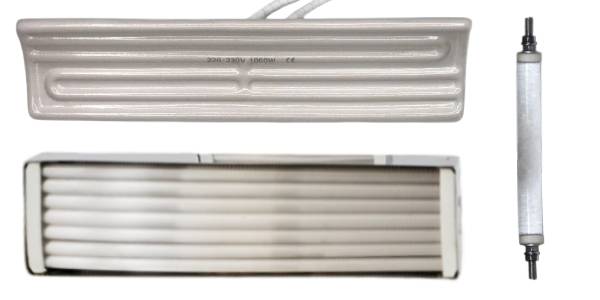

Виды ИК-нагревателей для туннельных и шахтных печей

Виды ИК-нагревателей для туннельных и шахтных печей

- Трубчатые кварцевые излучатели

Трубчатые кварцевые излучатели для туннельных печей представляют собой специальные источники инфракрасного тепла, которые обеспечивают быстрый и равномерный прогрев материалов за счет высокого коэффициента излучения. Они изготавливаются из кварцевого стекла, что позволяет эффективно передавать тепло и защищает излучатели от агрессивных химических условий, характерных для производственных процессов.

- Нестандартные кварцевые панели

Нестандартные кварцевые панели для туннельных печей — это специализированные источники инфракрасного излучения, которые разрабатываются под индивидуальные требования конкретных производственных процессов. Их уникальная форма и размер позволяют оптимизировать теплопередачу и обеспечить эффективный и равномерный прогрев обрабатываемых материалов.

- Плоские и изогнутые керамические нагреватели

Плоские керамические нагреватели для туннельных печей — это устройства, предназначенные для равномерного распределения тепла, которые обеспечивают эффективный процесс обогрева материалов. Изготавливаются из высококачественной керамики, они устойчивы к температурным колебаниям и воздействию химических веществ, что делает их идеальными для использования в промышленных печах.

Сферы применения Туннельных печей с ИК-нагревателями

• Сушка декоративных керамических изделий;
• выпечка кондитерских изделий и хлебобулочных продуктов;
• стерилизация упаковочных материалов и емкостей;
• изготовление керамических и строительных изделий;
• сушка тканей, бумаги и чернил;
• спекание продукции фармацевтического назначения;
• вулканизация покрытий для кабелей;
• сушка и оплавление полимерных трубок.

Преимущества инфракрасного нагрева

Инфракрасный нагрев обеспечивает эффективный разогрев при минимальном потреблении электрической энергии.

Управление мощностью инфракрасного нагрева осуществляется на основе измерения температуры излучающих поверхностей каждого зонального нагревателя. Одновременное механизм защиты излучателей от перегрева контролирует ИРТ, в то время как автоматизация, встроенная в систему управления, постоянно следит за работоспособностью этих излучателей.

Долговечность и надежность керамических источников тепла обеспечивается благодаря покрытию излучающих поверхностей ангобированной керамической глазурью на основе оксида циркония. Это покрытие не подвержено влиянию пыли, органических загрязнений, повышенной влажности или конденсата во время охлаждения и включения, а также воздействия химических соединений в воздухе обогреваемой камеры.

Итоги

Туннельные печи активно используются в различных сферах экономики современной России. Эти автоматизированные и механизированные устройства эффективно выполняют термическую обработку разнообразных материалов, начиная с загрузки сырья и заканчивая получением готовой продукции.
